AB Winkelverbinder ohne Rippe (70 90 105) Die AB Winkelverbinder ohne Rippe werden aus feuerverzinktem Stahlblech hergestellt und sind für tragende Holzkonstruktionen geeignet. Vorteile Lastaufnahme in allen Richtungen Optimierte Tragfähigkeiten für Voll- und Teilausnagelung Vorteilhafte Befestigung mittels Bolzenanker auf Bauteilen aus Beton oder Stahl Zur Befestigungen von Nebenträger an Stützen un Haupträger geeignet Auf Anfrage auch einzeln erhältlich!   Artikel Dimension [mm] Holes leg A Holes leg B A B C t Screws or nails Bolts Screws or nails Bolts AB70 70 70 55 2 4 Ø5 2 Ø 8.5 7 Ø5 1 Ø 8.5 AB90 88 88 65 2.5 6 Ø5 3 Ø 11 9 Ø5 2 Ø 11 AB105-R 103 103 90 3 8 Ø5 3 Ø 11 11 Ø5 3 Ø 11

ABL Winkelverbinder Die Betonwinkel werden aus 6 oder 8mm dicken Stahlbändern hergestellt und rundum feuerverzinkt. Es werden zwei Typen angeboten: Typ "ABL" mit einem Bolzenloch im vertikalen und einem Langloch im anderen Schenkel. Typ "ABS" mit einem Bolzenloch im vertikalen und einem Schlitz im anderen Schenkel. Sie sind preisgünstige Alternativen zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Stahlqualität: S 235 JR gemäß EN 10025 Korrosionsschutz: Nach Bearbeitung rundumfeuerverzinkt; Zinkschichtdicke ca. 55 μm gemäß EN ISO 1461Vorteile Sie sind preisgünstige Alternativen zu Verbindern, die aus gewalzten Winkelprofilen hergestellt werden. Ausgleich von Montagetoleranzen mittels Langloch. Artikel Abmessungen [mm] Befestigungslöcher A B C t Schenkel A Schenkel B Bolzen Langloch ABL7514G 75 75 50 6 1  ø14 1  ø14 x 38 ABL10014G 100 75 60 8 1  ø14 1  ø14 x 38 ABL15014G 150 75 60 8 1  ø14 1  ø14 x 38 ABL15017G 150 75 60 8 1  ø17,5 1  ø17,5 x 38

Winkelverbinder mit Rippe Die ABR Winkelverbinder mit Rippe werden aus feuerverzinktem Stahlblech hergestellt und sind für tragende Holzkonstruktionen geeignet, bei denen große Kräfte übertragen werden müssen Vorteile Lastaufnahme in allen Richtungen Optimierte Tragfähigkeiten für Voll- und Teilausnagelung Ausbildung von Holz / Holz -Anschlüssen, sowie Holz / Beton - Anschlüssen Auf Anfrage auch einzeln erhältlich!   Artikel Abmessungen Löcher Schenkel A Löcher Schenkel B A B C t Nägel / Schrauben Bolzen Nägel / Schrauben Bolzen ABR70 70 70 55 2 6  Ø5 1  Ø8,5 6  Ø5 1  Ø8,5 ABR90 90 90 65 2.5 10  Ø5 1  Ø11 10  Ø5 1  Ø11 ABR105 105 105 90 3 10  Ø5 3  Ø11 14  Ø5 1  Ø11

BSNN Balkenschuhe Balkenschuhe werden zur Verbindung von Nebenträgern mit Hauptträgern oder Pfosten verwendet. Eigenschalften: Technischer Zulassung: ETA-06/0270;  Leistungserklärung (DoP) : DE-DoP-e06/0270 IT-DoP-e06/0270;    Material: Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346 Korrosionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm Vorteile: Die BSNN Balkenschuhe sind auch für dreiachsige Lasten  zugelassen. Anschlüsse an Beton, Stahl und Mauerwerk sind zulässig, siehe statische Werte. Anwendung: Anwendbare Materialien Auflager: Holz, Holzwerkstoffe, Beton, Stahl Aufzulagerndes Bauteil: Holz, Holzwerkstoffe Anwendungsbereich: Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen aus Holz/Holzwerkstoffen oder Beton / Stahl.   Artikel  Abmessung (mm) Löcher im Hauptträger Löcher im Nebenträger A B C D F t Ø 5 (mm) Ø 11,5 (mm) Ø 5 (mm) BSNN60/100 60 100 60 27 67 2 12 2 6 BSNN80/120 80 120 60 27 67 2 16 2 10 BSNN100/140 100 140 60 27 67 2 18 4 12 BSNN120/160 120 160 60 27 67 2 22 4 14 BSNN140/180 140 180 60 27 67 2 26 4 15

BSIN Balkenschuh BSIN Balkenschuhe werden für den Anschluss von Nebenträger an Hauptträger oder an Stützen verwendet Eigenschaften: Technische Zulassungen : ETA-06/0270;    Material: Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346 Korrosionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm Vorteile: Die BSIN Balkenschuhe sind auch für dreiachsige Lasten zugelassen Anwendung: Anwendbare Materialien Auflager: Holz, Holzwerkstoffe Aufzulagerndes Bauteil: Holz, Holzwerkstoffe Anwendungsbereich: Die BSIN Balkenschuhe mit innenliegenden Schenkeln sind für Holz / Holz Anschlüsse anwendbar. Artikel Abmessungen (mm) Löcher im Hauptträger Löcher im Nebenträger A B D F t Ø 5 (mm) Ø 5 (mm) BSIN80/110 80 110 34 82 2 16 9 BSIN100/140 100 140 34 82 2 20 12 BSIN120/160 120 130 34 82 2 20 12 BSIN140/180 140 180 41,5 86 2 32 16

  Bulldog®-Scheibendübel aus Stahlblech, werden in Verbindung mit Bolzen angewendetMaterial DC01 Vorteile für Holz-Stahl- und Holz-Holz-Verbindungen die Bolzen müssen eng am Lochleibungsring anliegen sie sind direkt an der Kraftübertragung beteiligt Anwendbare Materialien Auflager: Holz, Stahl Aufzulagerndes Bauteil: Holz Anwendungsbereich Rahmenecken Kehlbalken Koppelpfetten Hirnholzanschlüsse Artikel Abmessungen [mm] dc d1 hc h1 t C2-50M12G 50 M12 6.6 5.6 1 C2-50M16G 50 M16 6.6 5.6 1 C2-62M12G 62 M12 8.7 7.5 1.2 C2-62M16G 62 M16 8.7 7.5 1.2 C2-75M16G 75 M16 10.4 9.2 1.3 C2-95M16G 95 M16 12.7 11.4 1.4   !!! Andere Größen auf Anfrage Lieferbar !!!

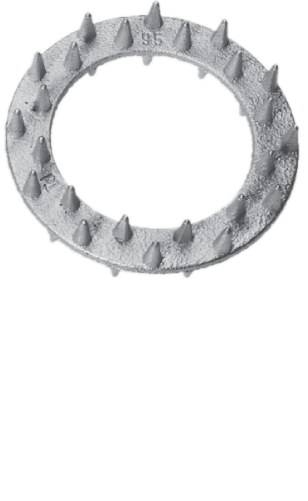

Zweiseitige Scheibendübel mit Dornen nach EN912 Material Temperguss verzinkt Anwendbare Materialien Auflager: Holz; Stahl Aufzulagerndes Bauteil: Holz Anwendungsbereich Verbindung von Holzbauteilen untereinander oder an Stahlbauteile, in Verbindung mit entsprechendem Bolzen.   Artikel Abmessungen [mm] dc d1 hc t C10-50 50 30.5 27 3 C10-65 65 35.5 27 3 C10-80 80 49.5 27 3 C10-95 95 65.5 27 3 C10-115 115 85.5 27 3

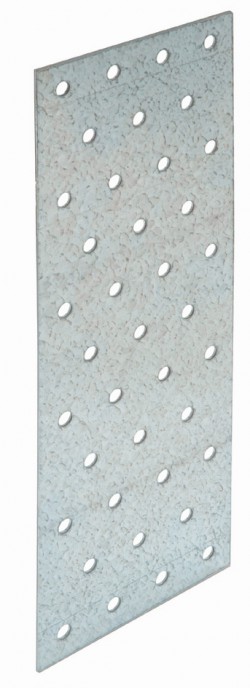

Lochbleche, feuerverzinkt Die NP Lochbleche werden aus feuerverzinkten Blechen in den Dicken 1,5 mm, 2,0 mm, 2,5 mm und 3,0 mm hergestellt. Der Lochdurchmesser beträgt 5 mm. Eine Vielzahl von Lochblechen in t=1,5 und t=2,0 mm und Lochblechstreifen in t=2,0 und 2,5 mm werden als Standardgrössen produziert. Darüber hinaus können Spezialgrößen in den Blechdicken 1,5 - 2,0 - 2,5 und 3,0 mm hergestellt werden. Die Bezeichnung der Lochbleche leitet sich wie folgt her: B x L x t in mm   Material Stahlqualität: S 250 GD +Z 275 gemäß DIN EN 10346 Korrosionsschutz: 275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm Vorteile vielfältig einsetzbares Verbindungsmittel in vielen Standardgrößen und im Zuschnitt. Anwendbare Materialien Auflager: Holz, Holzwerkstoffe Aufzulagerndes Bauteil: Holz, Holzwerkstoffe Anwendungsbereich Für Lochbleche gibt es viele Anwendungsmöglichkeiten im konstruktiven Holzbau. Sie werden insbesondere für die Herstellung von Fachwerk- und Kehlbalkenbindern verwendet. Zusammen mit Simpson Strong-Tie® CNA Kammnägeln oder CSA Schrauben dürfen alle Lochbleche als dicke Bleche gemäß EC5 bzw. DIN 1052 berechnet werden. Somit können auch für die 1,5 mm Bleche die höheren Werte der Nageltragfähigkeiten in Ansatz gebracht werden.

Lochblechstreifen, feuerverzinkt Für Lochbleche gibt es viele Anwendungsmöglichkeiten im konstruktiven Holzbau.Sie werden insbesondere für die Herstellung von Fachwerk- und Kehlbalkenbindern verwendet.

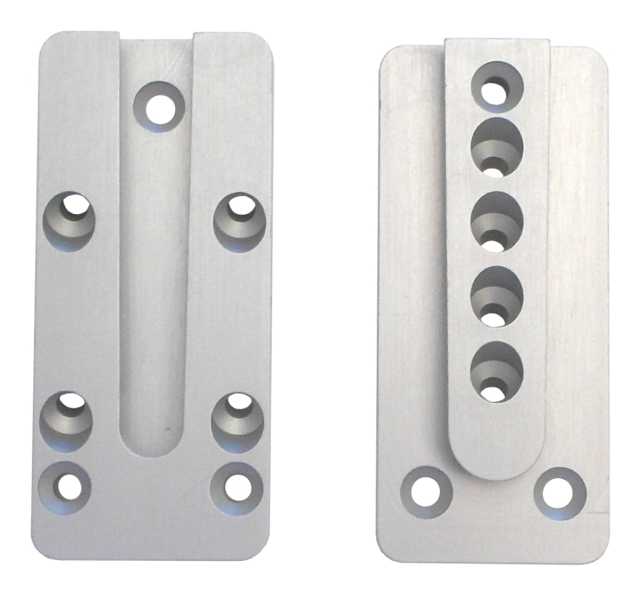

Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.

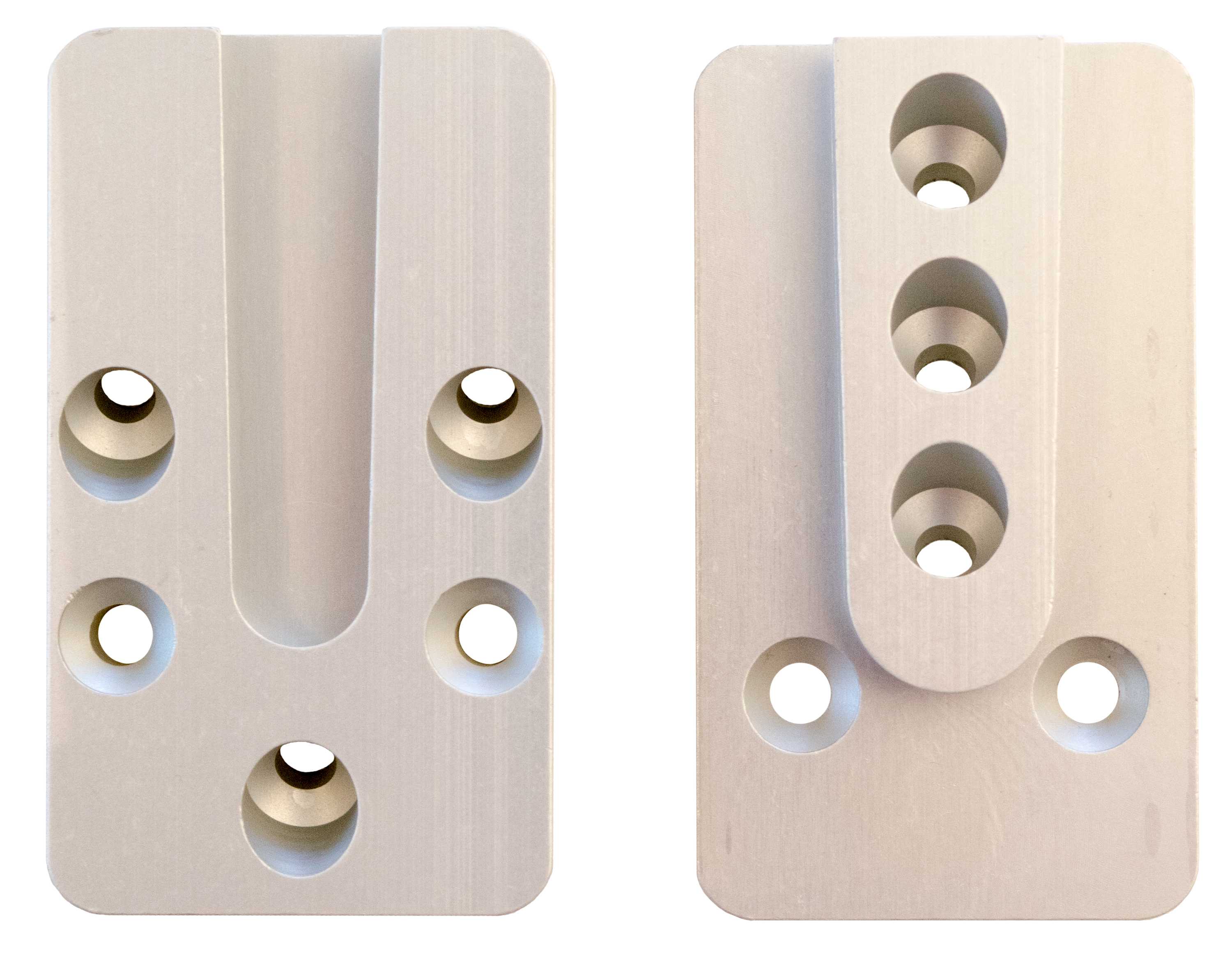

Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.

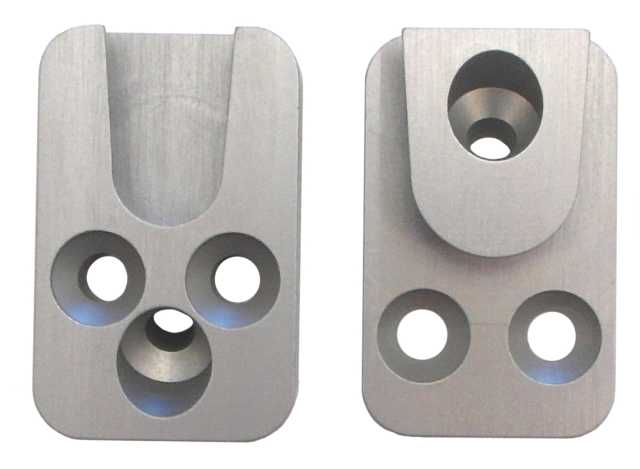

Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.

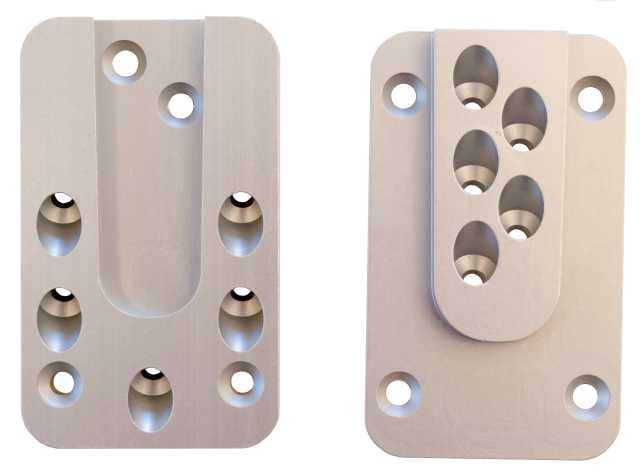

Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.

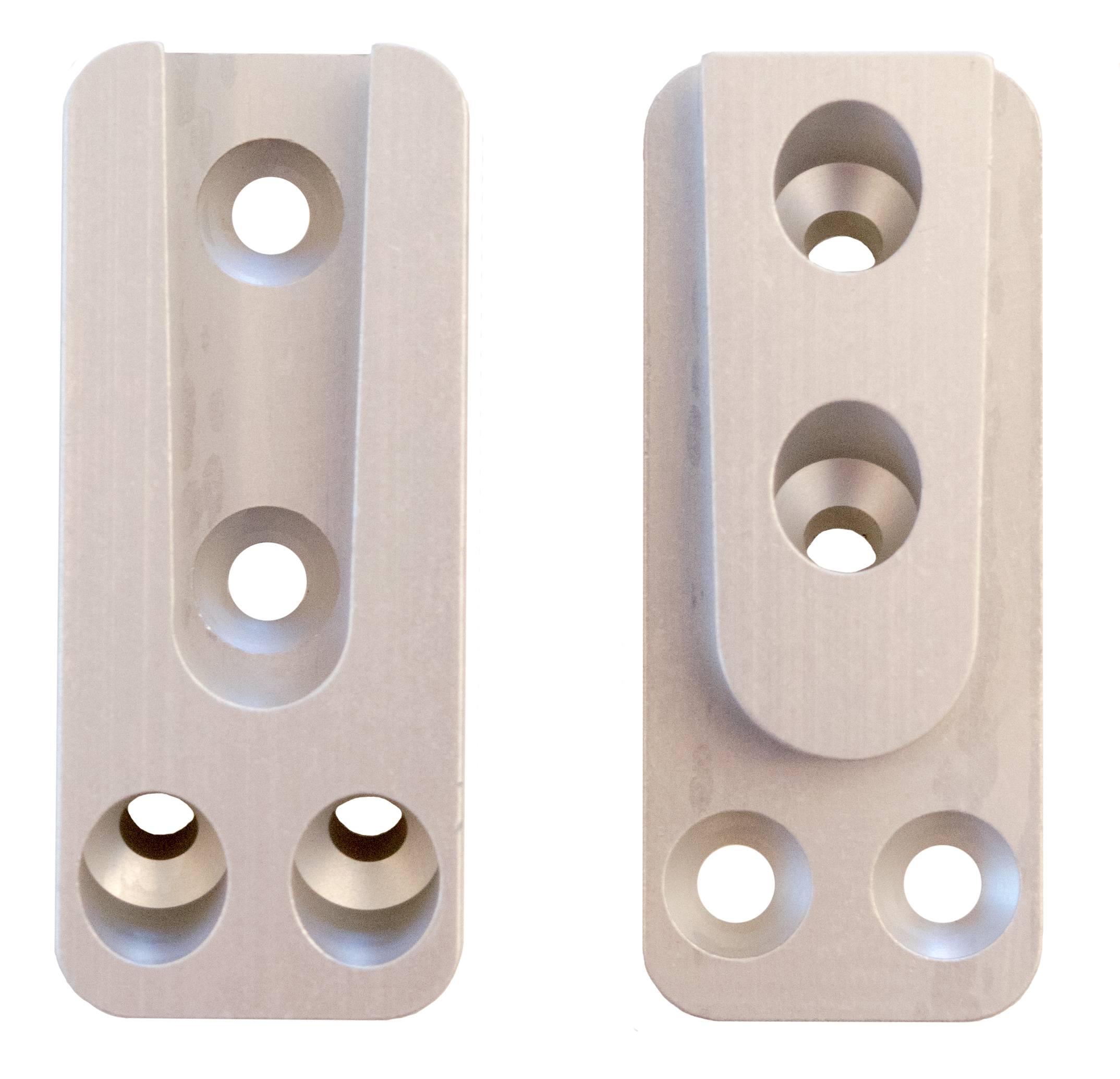

Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.

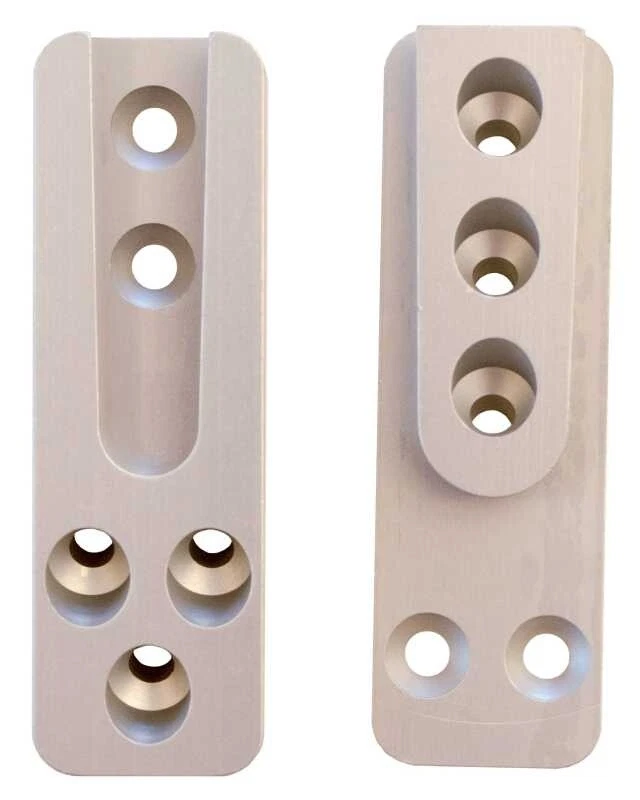

Holz-Holzverbindungen Optimale Randabstände und variable Schraubenlänge garantieren Passgenauigkeit für jeden Holzquerschnitt. * F2,Rk (kN) bei GL24h mit VG-Schrauben: Ø 4,5 x 50 mit effektiver Gewindelänge von 45 mm und Ø 4,5 x 80 mit effektiver Gewindelänge von 74 mm. Bei anderen Schrauben- und Gewindelängen oder Holzwerkstoffen: siehe Statikhandbuch. ** Gültig für Teil 2 (mit der Feder) am Hirnholzende befestigt, ansonsten 60 mm.

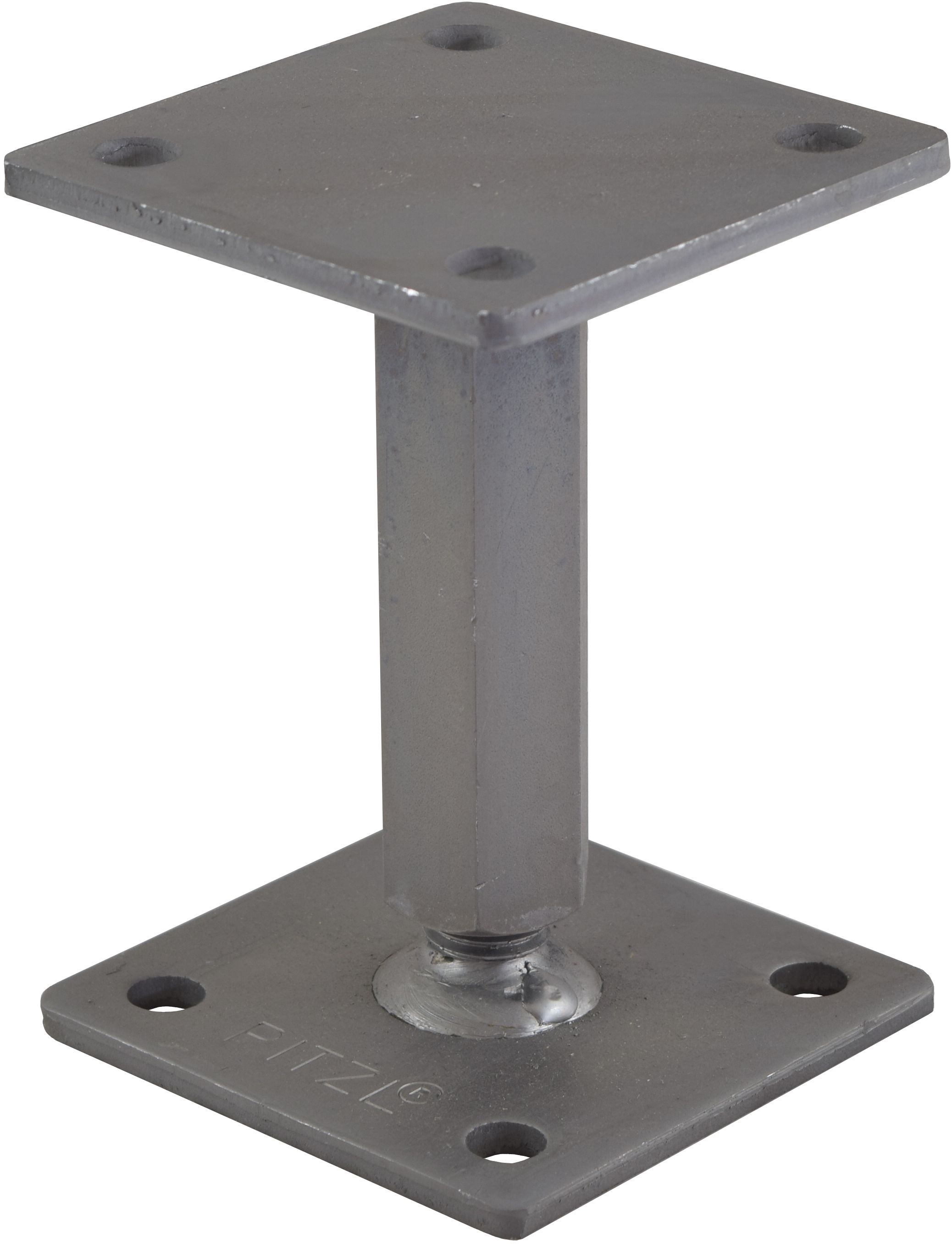

zinip beschichtet Obere Platte mm Untere Platte mm Gew. M 20 unten Bohrung Ø 12 mm unten Bohrung Ø 12mm oben Verstellbereich mm 100 x 100 x 6 100 x 100 x 6 55 mm 4 4 122 - 182
