BSNN Balkenschuhe Balkenschuhe werden zur Verbindung von Nebenträgern mit Hauptträgern... mehr

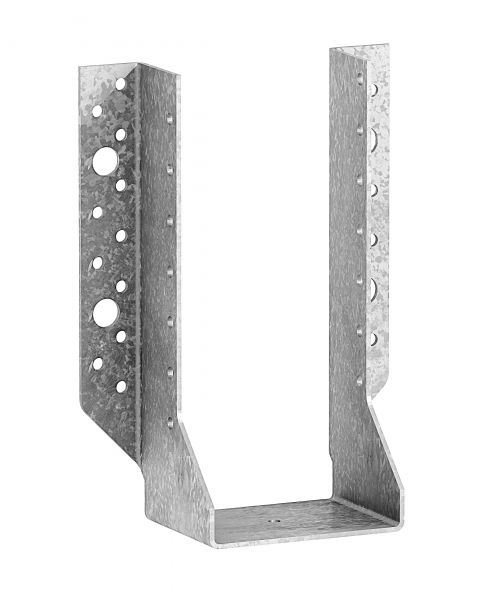

Produktinformationen "Balkenschuhe außenliegend verzinkt, mit Zulassung"
BSNN
Balkenschuhe
Balkenschuhe werden zur Verbindung von Nebenträgern mit Hauptträgern oder Pfosten verwendet.
Eigenschalften:
Technischer Zulassung: ETA-06/0270;
Leistungserklärung (DoP) : DE-DoP-e06/0270 IT-DoP-e06/0270;
Material:
Stahlqualität:
S 250 GD +Z 275 gemäß DIN EN 10346
Korrosionsschutz:
275 g/m2 beidseitig - entsprechend einer Zinkschichtdicke von ca. 20 μm
Vorteile:
- Die BSNN Balkenschuhe sind auch für dreiachsige Lasten zugelassen.
- Anschlüsse an Beton, Stahl und Mauerwerk sind zulässig, siehe statische Werte.
Anwendung:
Anwendbare Materialien
Auflager:
- Holz, Holzwerkstoffe, Beton, Stahl
Aufzulagerndes Bauteil:
- Holz, Holzwerkstoffe
Anwendungsbereich:

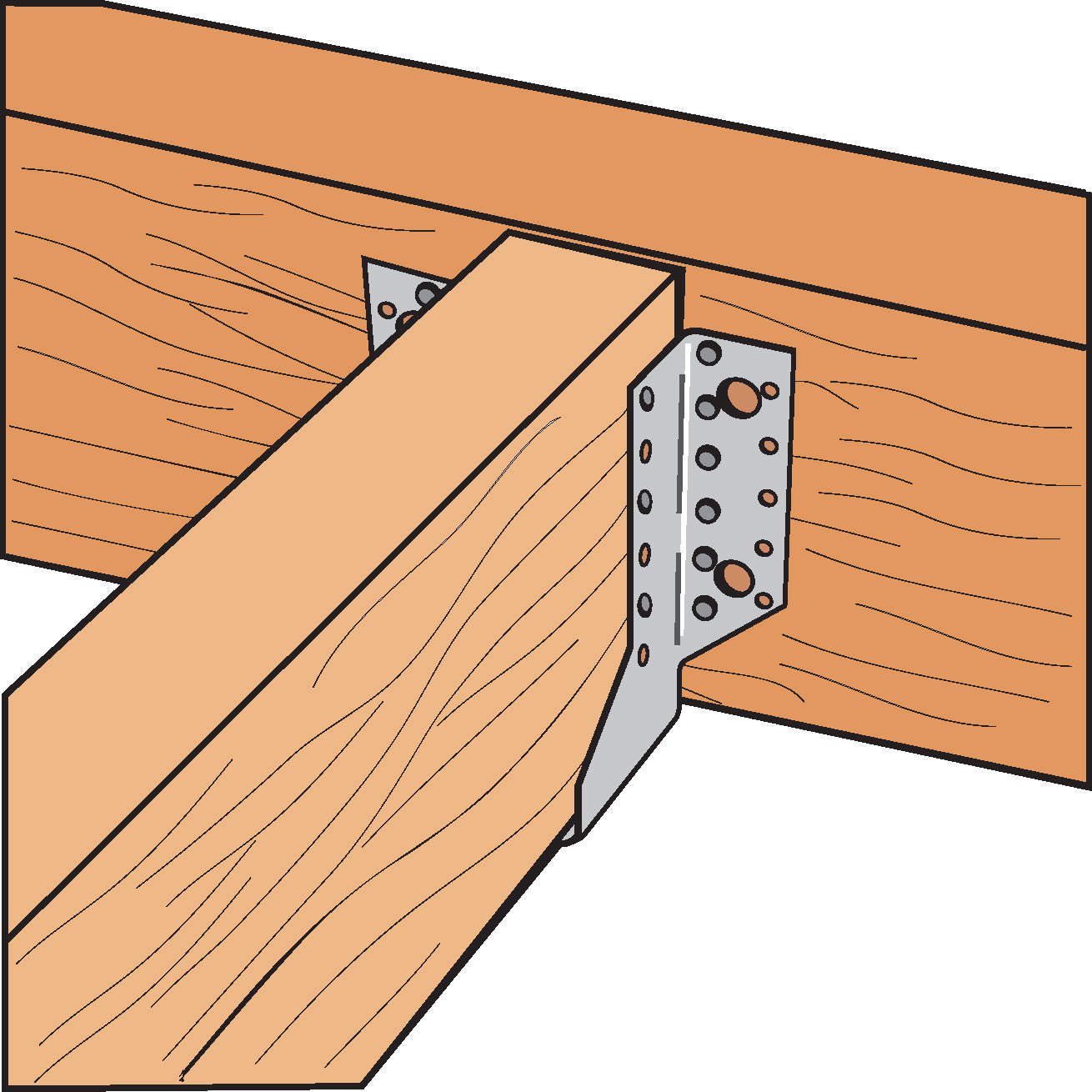

- Für Anschlüsse von Nebenträgern aus Holz oder Holzwerkstoffen an Hauptträger/ Stützen aus Holz/Holzwerkstoffen oder Beton / Stahl.

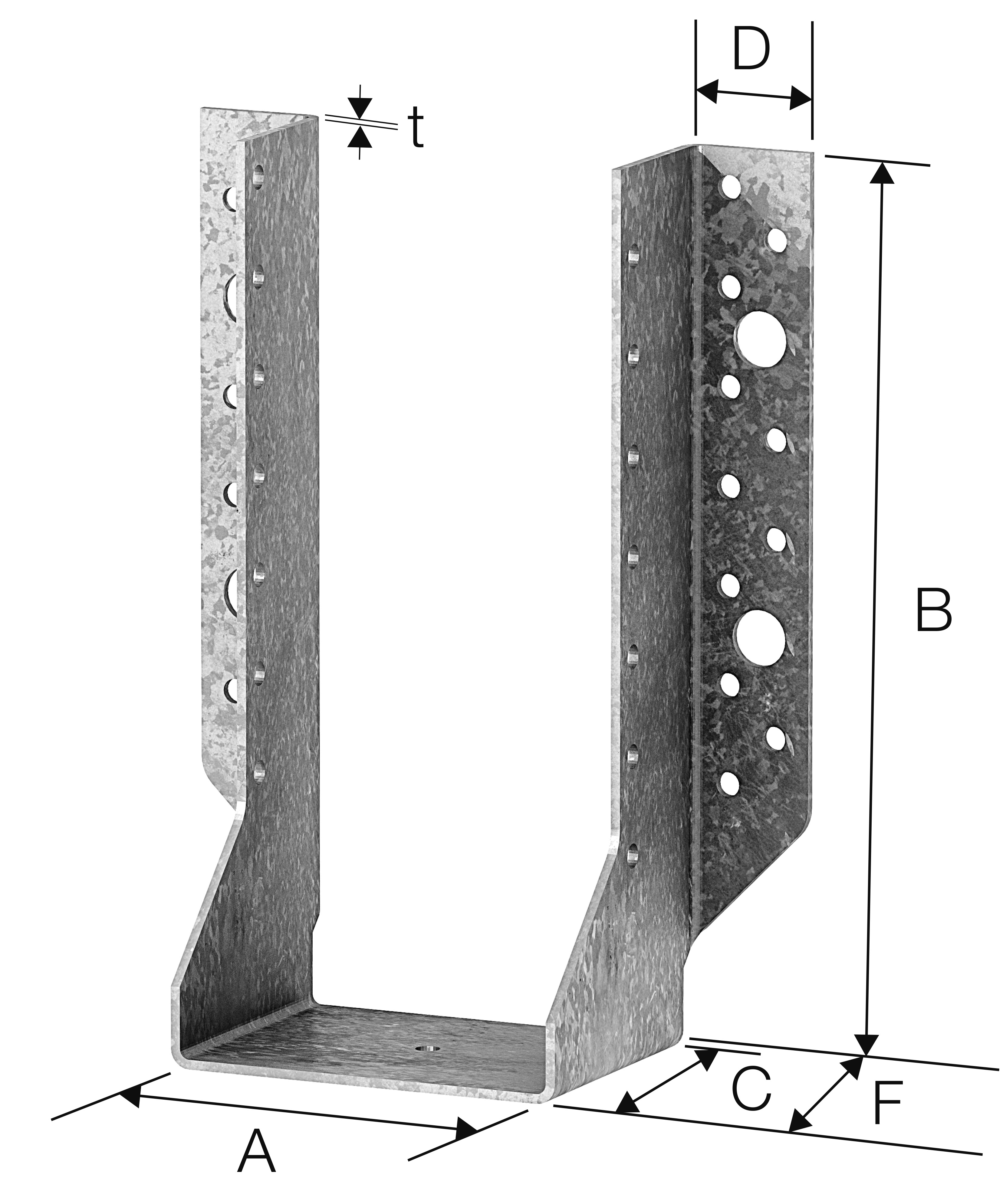

Artikel | Abmessung (mm) | Löcher im Hauptträger | Löcher im Nebenträger | ||||||
A | B | C | D | F | t | Ø 5 (mm) | Ø 11,5 (mm) | Ø 5 (mm) | |
BSNN60/100 | 60 | 100 | 60 | 27 | 67 | 2 | 12 | 2 | 6 |
BSNN80/120 | 80 | 120 | 60 | 27 | 67 | 2 | 16 | 2 | 10 |
BSNN100/140 | 100 | 140 | 60 | 27 | 67 | 2 | 18 | 4 | 12 |
BSNN120/160 | 120 | 160 | 60 | 27 | 67 | 2 | 22 | 4 | 14 |
BSNN140/180 | 140 | 180 | 60 | 27 | 67 | 2 | 26 | 4 | 15 |
